Calling Icepak from 3D Layout
If you have an DC model in 3D Layout, how to transfer the loss information to Icepack

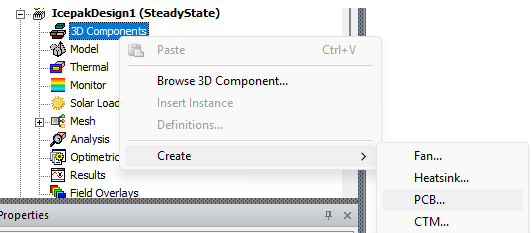

Create a new Icepak model, right-click on 3D Components > Create > PCB

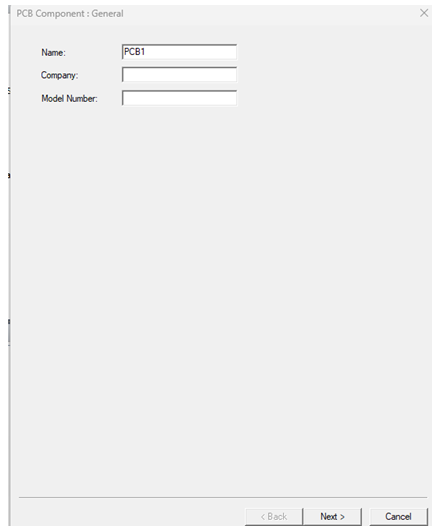

Select a name,

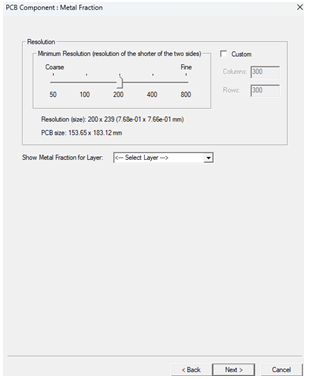

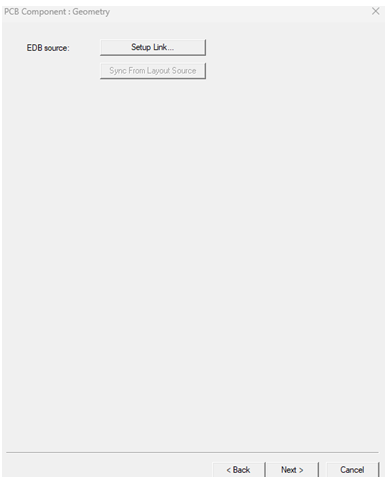

Press Next,

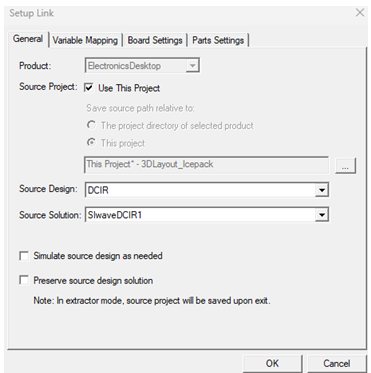

Select setup, enable Simulate source design, and enable Preserve source design solution.

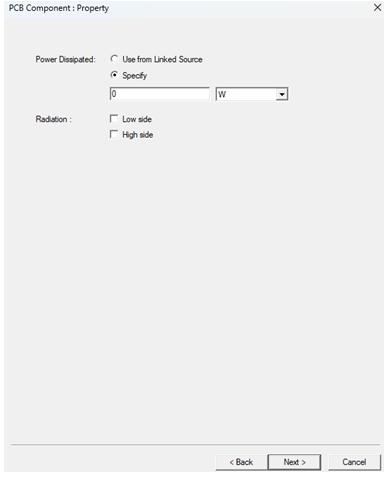

Go Next and select Use from Linked source

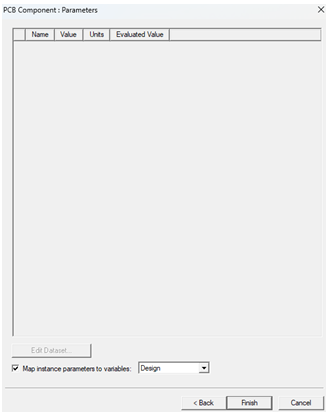

Press Next, then Finish
